ZCZG/ZCZH高温高压电磁阀

ZCZG/ZCZH高温高压电磁阀 概述

ZCZG/ZCZH高温高压电磁阀是先导直动型的电磁阀,其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和远程控制。

ZCZG/ZCZH高温高压电磁阀 特点

耐高温:采用金属硬密封,提高了使用温度。介质流体温度可达425℃
耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。
采用杠杆原理保证线圈和阀体彻底隔离。

ZCZG/ZCZH高温高压电磁阀 结构原理

电磁阀电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。

ZCZG/ZCZH高温高压电磁阀 型号编制说明

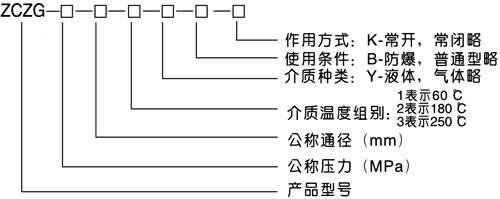

ZCZG/ZCZH高温高压电磁阀型号编制说明

ZCZG/ZCZH高温高压电磁阀 主要技术参数

介质温度°C ZCZG ≤250
ZCZH ≤400
公称压力(MPa) ZCZG 2.5
ZCZH 4.0
工作压差(MPa) ZCZG 0~2.5
ZCZH 0~4.0
公称通径(mm) 10 15 20 25 32 40 50 65 80 100
功耗(VA) 170VA 480VA
电源电压 AC220V,其余规格可作特殊订货36V、24V、12V
额定流量(KV) 按JB/T7352-94规定
泄漏(ml/min) 按JB/T7352-94.F规定

ZCZG/ZCZH高温高压电磁阀 主要外形图

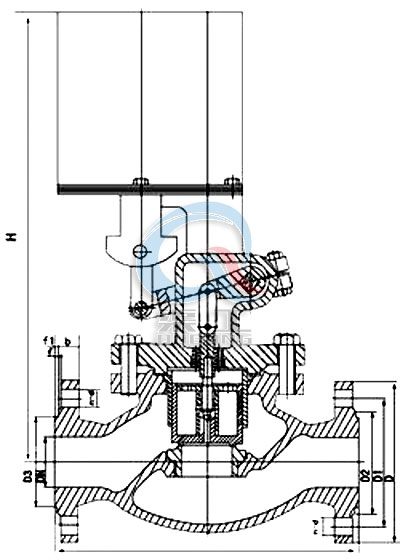

ZCZG/ZCZH高温高压电磁阀主要外形图
ZCZG/ZCZH高温高压电磁阀 主要外形图

ZCZG/ZCZH高温高压电磁阀 主要外形尺寸

DN L H D D1 D2 b f n-d
10 160 298 90 60 41 14 2 4 -Φ14
15 160 298 95 65 45 14 2 4 -Φ14
20 200 304 105 75 55 16 2 4 -Φ14
25 200 304 115 85 65 16 2 4 -Φ14
32 200 314 140 100 78 18 2 4 -Φ14
40 160 460 150 110 85 18 3 4 -Φ18
50 300 460 165 125 100 20 3 4 -Φ18
65 340 433 180 145 120 22 3 8 -Φ18
80 380 433 200 160 135 22 3 8 -Φ18
100 430 461 235 190 160 24 3 8 -Φ22

ZCZG/ZCZH高温高压电磁阀 实物图

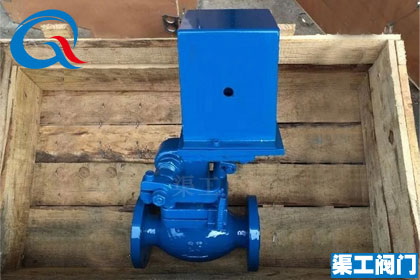

ZCZG/ZCZH高温高压电磁阀实物图

温馨提示:
本文中的文字、数据、图片仅作为参考。需要了解更多ZCZG/ZCZH高温高压电磁阀的使用性能、外形结构、安装尺寸参数、价格,索取ZCZG/ZCZH高温高压电磁阀说明书及产品选型样本,请联系我们
