  • 调节阀简介

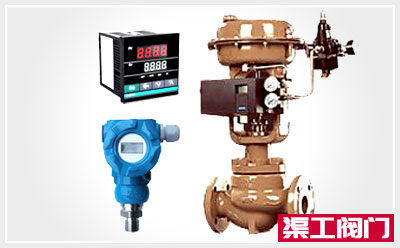

    调节阀概述

    调节阀又名控制阀,通过接受调节控制单元输出的控制信号,借助动力操作去改变流体流量。调节阀一般由执行机构和阀门组成。如果按其所配执行机构使用的动力,调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种,另外,按其功能和特性分,线性特性,等百分比特性及抛物线特性三种。

    调节阀用于调节介质的流量、压力和液位。根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。调节阀分电动调节阀、气动调节阀和液动调节阀等。

    调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节阀通常分为直通单座式调节阀和直通双座式调节阀两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。

    调节阀流量特性

    调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性,等百分比特性及抛物线特性三种。三种注量特性的意义如下:

    等百分比特性
    等百分比特性的相对行程和相对流量不成直线关系,在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比,流量变化的百分比是相等的。所以它的优点是流量小时,流量变化小,流量大时,则流量变化大,也就是在不同开度上,具有相同的调节精度。

    线性特性
    线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时,流量相对值变化小,流量小时,则流量相对值变化大。

    抛物线特性
    流量按行程的二方成比例变化,大体具有线性和等百分比特性的中间特性。

    从上述三种特性的分析可以看出,就其调节性能上讲,以等百分比特性为最优,其调节稳定,调节性能好。而抛物线特性又比线性特性的调节性能好,可根据使用场合的要求不同,挑选其中任何一种流量特性。

    调节阀安装注意事项

    1、阀安装前要彻底清洗管路中的污物、焊渣,以防运行时,阀芯被污物卡死。
    2、阀安装位置距离地面要有适当的高度,阀的上面和下面都有一定的空间,以便于阀的拆装和修理。
    3、避免由于安装不慎给阀带来附加压力,如管道与阀不同心或法兰面不平行。阀的自重、周围振 动、介质温度和环境温度的变化的综合作用会使法兰破裂或变形。为避免此类事故,除消除上述外 因外,阀安装在一段弯管上,大口径的阀要加以支承,阀垂直正立安装在管道上。
