直动式和先导式电磁阀的工作原理

到目前为止,从动作方式电磁阀可分为三大类型:直动式电磁阀、分步直动式电磁阀、先导式电磁阀,而从阀瓣布局和资料上的不一样以及原理上的差异分步直动式又可分为:分步直动膜片式电磁阀、分步直动活塞式电磁阀;先导式又可分为:先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封资料上分又可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀

直动式电磁阀

原理:常闭型直动式电磁阀通电时,电磁线圈发生电磁吸力把阀芯提起,使阀芯上密封件脱离阀座口、阀门翻开;断电时,电磁力不见,靠绷簧力把阀芯上密封件压在阀座口上、阀门封闭。(常开型与此相反)

特色:在真空、负压、零压差时能正常作业,阀口径越大,电磁头体积和功率就越大。
Mpa真空。

直动式电磁阀原理

二、分步直动式电磁阀

分步直动式电磁阀

(即反冲型)
原理:它的原理是一种直动和先导相结合,通电时,电磁阀先将辅阀翻开,主阀下腔压力大于上腔压力而使用压差及电磁力的一起效果把阀门敞开;断电时,辅阀使用绷簧力或介质压力推进封闭密封件,向下移动封闭阀口。

特色:在零压差或约有必定压力时也能牢靠作业,通常作业压差不超越0.6MPa,但电磁头功率及体积较大,需求竖直装置。

分步直动式电磁阀原理

三、先导式电磁阀

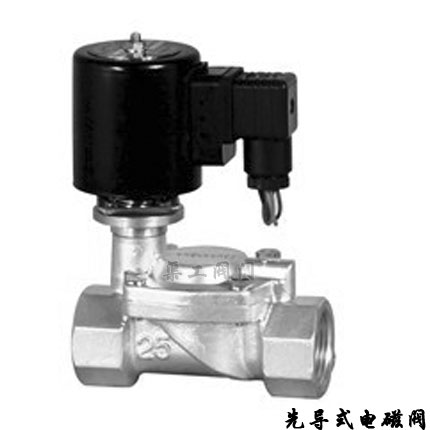

先导式电磁阀


原理:通电时,电磁力驱动先导阀翻开先导阀,主阀上腔压力敏捷降低,在主阀上下腔内构成压差,依托介质压力推进主阀封闭件上移,阀门敞开;断电时,绷簧力把先导阀封闭,进口介质压力经过节省孔敏捷进入主阀上腔在上腔内构成压差,从而使主阀封闭。

特色:体积小,功率低,但介质压差规模受限,有必要满意压差条件(0.01MPa)。

先导式电磁阀原理
