T型过滤器

T型过滤器 概述

T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经T型过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,仅需将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护较为方便。

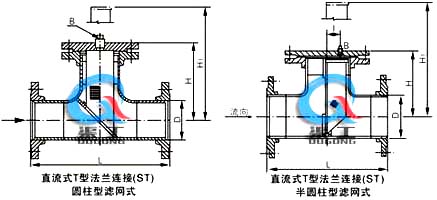

T型过滤器 外形结构图

T型过滤器外形结构图
T型过滤器外形结构图

T型过滤器 主要技术参数

公称通径 50~300mm
公称压力 1.0~4.0MPa
工作温度 -196~400℃
工作介质 1、化工、石油经营及城市供热中的弱腐蚀性物料。如水、氨、油品、 烃类等。
2、化工经营中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。
3、制冷、空分经营中的低温物料。如液甲烷、液氮、液氧及各种冷剂。
4、轻工食品、制药经营中有卫生要求的物料。如啤酒、饮料、医药用品等。
可拦截的固体颗粒粒径 131~2032μm
壳体材料 铸铁、碳钢、不锈钢

T型过滤器 主要连接尺寸

ST14型正折流式T型过滤器连接尺寸

公称直径 主要尺寸 排放□“B” 参考重量
(KG)
L L1 L2 H
50 300 526 164 164 R1/2" 13.9
65 338 594 184 184 19.5
80 368 652 196 196 24.3
100 423 735 220 175 36.1
125 466 814 240 194 55.3
150 521 917 270 217 74.1
200 630 1108 320 268 145.0
250 738 1310 370 320 220.1
300 846 1512 420 372 317.9

ST14型正折流式T型过滤器连接尺寸

公称直径 主要尺寸 排放□“B” 参考重量
(KG)
L L1 L2

50

298

158

268

R1/2"

13.6

65

337

179

304

18.9

80

370

195.5

330

24.0

100

432

225

382

36.3

150

557

280

482

68.9

200

678

332.5

578

140.0

250

791

383

666

216.2

300

918

437

768

315.2

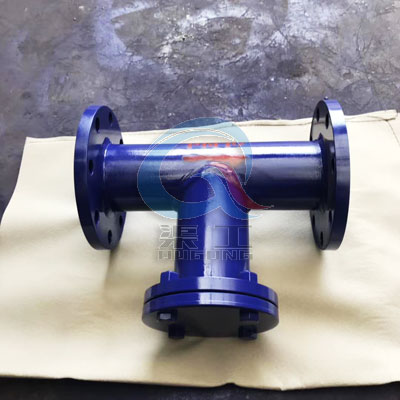

T型过滤器 实物图

T型过滤器实物图

温馨提示:
本文中的文字、数据、图片仅作为参考。需要了解更多T型过滤器的使用性能、外形结构、安装尺寸参数、价格,索取T型过滤器说明书及产品选型样本,请联系我们
