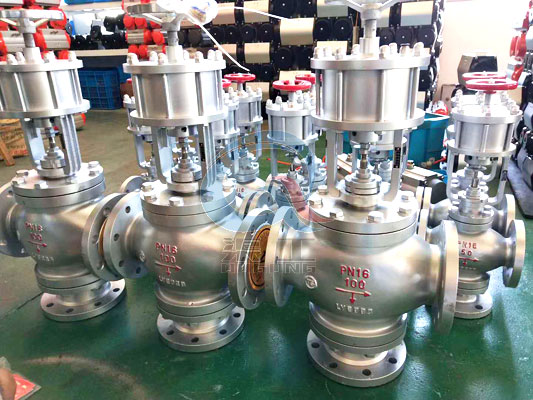

气动三通切断阀

气动三通切断阀 概述

“渠工”品牌气动三通切断阀产品主要有ZMQ气动薄膜式三通切断阀和ZSQ气动活塞式三通切断阀两种,阀门采用顶导向结构,配用(薄膜式/活塞式)多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
气动三通切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。主要应用于石油、化工、冶金、电力、轻工、纺织等多种工业部门的生产过程自动控制和远程控制系统中。

气动三通切断阀 特点

1.气动三通切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连,整个高度可减少约百分之三十,重量可减轻约百分之三十;采用活塞式执行机构,操作力大,使用压差大。
2.阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增加百分之三十。
3.阀内件密封部分有硬密封和软密封两种,硬密封为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能较好。
4.平衡型阀内件,增加了切断阀的许用压差。

气动三通切断阀 技术参数

公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 8 12 17 29 43 70 110 165 275 440 690
额定行程mm 8 12 20 25 40 60
有效面积cm2 100 200 400 600 1000
允许泄
露量
硬密封 1.2X10-7 × 阀额定容量
软密封 VI 级、无泄露
允许压差MPa 公称压力
信号压力KPa 0 ~ 250(薄膜式)
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀芯形式 双导向双座型阀芯
流量特性 快开特性

气动三通切断阀 零件材料

1 阀体 WCB 304 316 316L
2 阀座 304 304 316 316L
3 阀芯 304 304 316 316L
4 垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
5 连接套 304 304 316 316L
6 导向套 304 304 316 316L
7 中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
8 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
9 填料压盖 WCB 304 316 316L
10 阀杆 304 304 316 316L
11 指示盘 铝片
12 标尺 铝片
13 执行器 缸体:碳钢、膜片:丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

气动三通切断阀 连接尺寸图

ZMQF(H)气动薄膜三通切断阀 (薄膜式) ZMQF(H)气动薄膜三通切断阀 (活塞式)
ZMQ气动薄膜三通切断阀 ZSQ气动活塞三通切断阀

气动三通切断阀 连接尺寸

公称通经 20 25 32 40 50 65 80 100 125 150 200
A 196 232 308 394 498
L PN16 150 160 180 200 230 290 310 350 400 480 600
H 132 132 135 140 150 160 160 170 325 450 495
H1 根据所配置气动执行机构而定
重量(kg) 薄膜式 9 11 13 16 21 33 43 58 70 86 115
活塞式 12 14 17 20 26 38 48 64 79 95 125

温馨提示:
本文中的文字、数据、图片仅作为参考。需要了解更多气动三通切断阀的使用性能、外形结构、安装尺寸参数、价格,索取气动三通切断阀说明书及产品选型样本,请联系我们
